一、主要參數

1、金屬管狀電熱元件

額定電壓：380V、220V

元件金屬管允許溫度：170℃~400℃

被加熱介質：礦物油、水

電熱器功率：1~6kw

電加熱器表面負荷：1.2w/cm2、0.7w/cm2

2、電加熱器伸入箱體介質中電熱管發熱區長度

HRY10表面負荷：1.2w/cm2—280~1660mm

HRY11表面負荷：0.7w/cm2—500~2850mm

HRY12表面負荷：1.2w/cm2—370~2210mm

HRY13表面負荷：0.7w/cm2—630~3780mm

二、用途

該電加熱器用于液壓潤滑的介質加熱，用于加熱無腐蝕性的氣體、液體。

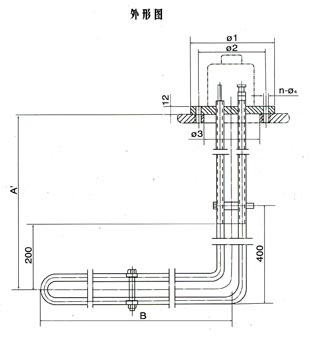

三、外形圖

四、特點

該電加熱器是頂置角尺式，安裝在油箱頂板上，裝拆、檢修、更換方便。比裝在油箱側面時，連接法蘭、密封墊可能漏油的現象。不需要排放油箱油液即可抽換電加熱器。省去了油箱側面抽換電加熱器必須的維修空間。

該電加熱器的A′尺寸，用戶可因需要自定。表面負荷規格可供選擇，合理的使用可減少油液碳化、燒焦；延長介質壽命。

五、標記示例

1、解示：HRY-C-A/B

A/B——電壓：A-380V、B-220V

C——功率：1、2、3、4、5、6KW

HRY——頂置角尺式電加熱器型號規格

①HRY10—電熱管Φ16mm，表面負荷0.7w/cm2

②HRY11—電熱管Φ16mm，表面負荷1.2w/cm2

③HRY12—電熱管Φ16mm，表面負荷0.7w/cm2

④HRY13—電熱管Φ16mm，表面負荷1.2w/cm2

2、發熱區尺寸B'、Φ1、Φ2、Φ3、n-Φ4

解示：HRY10-6-A

電熱管Φ16mm

電熱管表面負荷0.7w/cm2

功率6kw

電壓380V

發熱區尺寸：B'2850mm、Φ1200mm、Φ2170mm、Φ3120mm、n-Φ416-9mm

3、定貨標記示例

解示：HRY10-6-A

A'電熱管發熱部分中心線至油箱頂面距離尺寸，該尺寸由用戶根據使用要求自定。如：A′1000mm

客戶需要：HRY10型，電熱管Φ6mm，表面負荷0.7w/cm2）

功率：6kw

電壓380V

解示：A'1000mm

電熱管Φ12mm，表面負荷0.7w/cm2

功率：6kw

電壓220V

A′尺寸800mm

六、HRY10頂置角尺式電加熱器參數

七、HRY11頂置角尺式電加熱器參數

八、HRY12頂置角尺式電加熱器參數

九、HRY13頂置角尺式電加熱器參數
